一、案例背景

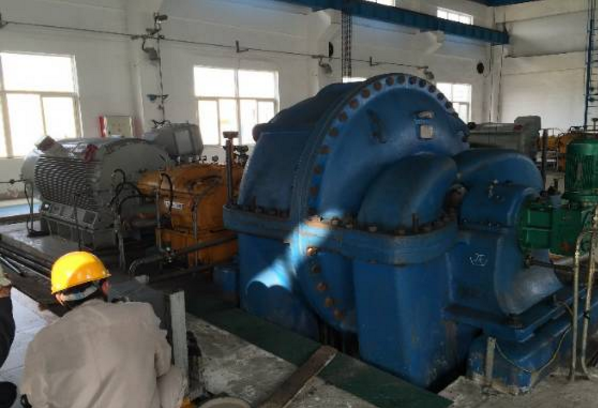

        某鋼廠鼓風機(見圖1)驅動端軸承振動嚴重超標，屢次啟機失敗，非驅動端軸承振動正常。轉子兩次送至修理廠作平衡，故障仍舊。九洲普惠通過測試和檢查，再次確認故障是由于平衡問題引起，送回修理廠高速動平衡后，正常啟機，故障消除。

圖1 驅動端振動異常軸承

二、數據分析

        通過啟機振動分析，發現驅動端振動明顯高于非驅動端，能量為工頻，在排除了振動探頭支架共振，以及瓦背緊力不足的可能原因后，再次確認是動平衡故障引起的振動超標，不平衡位置可能位于聯軸器側。

        檢查探頭接線、電壓、動態信號、固定支架，確認儀表指示正常；復查瓦背緊力，按廠家要求上限安裝。確認是動平衡故障后，在靠背輪處(見圖2)嘗試現場加重，無奈由于加重條件限制，效果不佳。從安全角度考慮，最終決定送至修理廠重新高速動平衡。

圖2損壞的軸承外圈滾道

三、九洲普惠經驗

        從高速動平衡返廠后的啟機效果來看，振動大幅減小，確認此故障是由于轉子動平衡引起。而之前兩次修理廠的動平衡效果未能滿足要求，說明低速動平衡一般適用于剛性轉子，而對于撓性轉子效果較差，高速動平衡是解決此類問題的首選。
